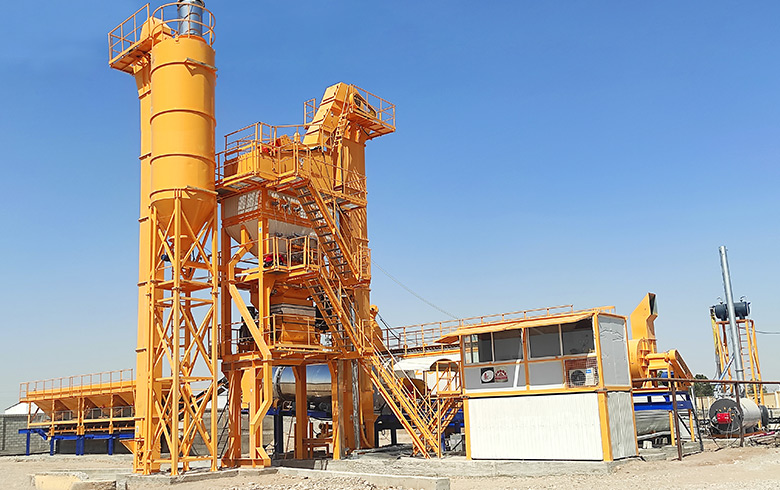

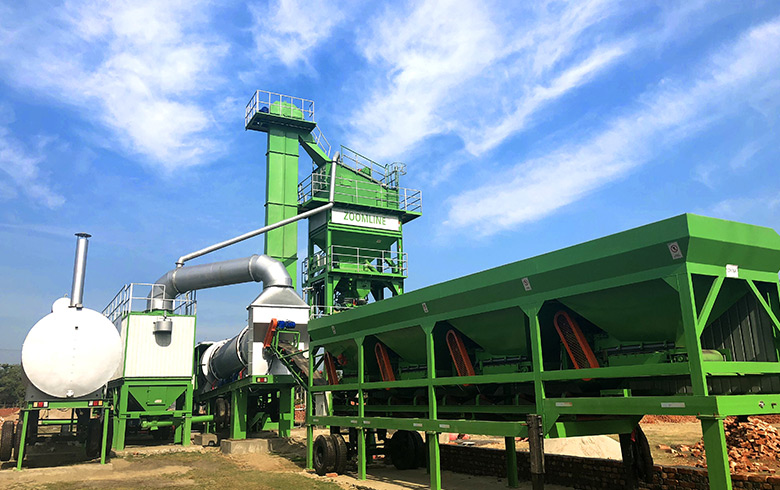

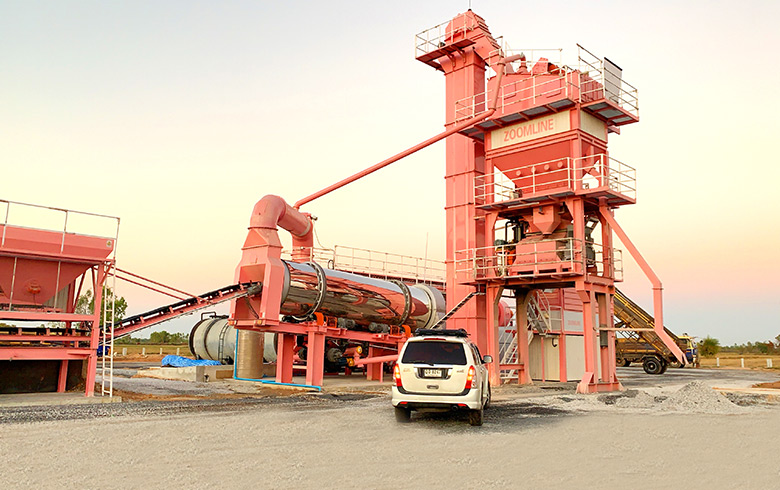

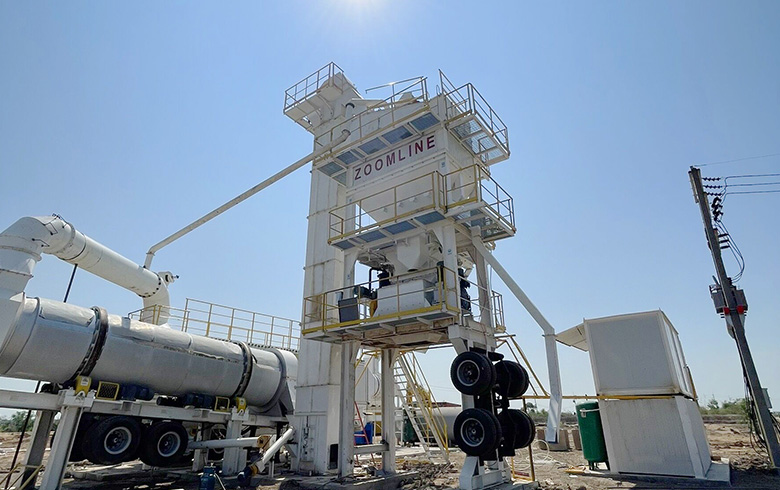

Мобильный принудительный асфальтный завод

На основе используется в производстве Асфальтной смеси, модифицированной асфальтной смеси, цветной асфальтной смеси, совершенностью отвечает требования строительства магистрали, автодорог, городской д

Назначение : От 40тн/ч до 240тн/ч

Емкость Миксера : 500-3000кг

Размер Сушильного Барабана : (1500~2600)*(6000~9000)мм

Расход топлива(Масло) : 6-7кг/тн

Поделиться с:

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Технические параметры Мобильный принудительный асфальтный завод

Модель	ZAP-M60	ZAP-M80	ZAP-M100	ZAP-M120	ZAP-M160	ZAP-M200	ZAP-M240
Номинальная Мощность	60тн/ч	80тн/ч	100тн/ч	120тн/ч	160тн/ч	200тн/ч	240тн/ч
Система Подачи Холодных Инертных Материалов
Емкость Бункер	4 x 4.5m3	4 x 6.5m3	4 x 6.5m3	4 x 6.5m3	5 x8m3	5 x 12m3	5 x 12m3
Мощность Лента	80тн/ч	100тн/ч	120тн/ч	140тн/ч	180тн/ч	220тн/ч	260тн/ч
Сушильный Барабан
Размер Сушильного Барабана	1500x6000mm	1500x6600mm	1500x6600mm	1800x8000mm	1900x9000mm	2200x9000mm	2600x9000mm
Мощность Сушильного Барабана	60-80тн/ч	80-100тн/ч	100-120тн/ч	120-140тн/ч	160-180тн/ч	200-220тн/ч	240-260тн/ч
Горелка(Масляная)	60-400кг/ч	60-600кг/ч	100-1000кг/ч	100-1000кг/ч	140-1400кг/ч	180-1800кг/ч	180-1800кг/ч
Расход топлива(Масло)	6-7кг/тн	6-7кг/тн	6-7кг/тн	6-7кг/тн	6-7кг/тн	6-7кг/тн	6-7кг/тн
Смесительная Башня
Сито	4 слоя	4 слоя	4 слоя	4 слоя	4/5 слоя	5 слоя	5 слоя
Размер Сушильного Барабана	3×800кг	3×1000кг	3×1500кг	3×1500кг	3×2000кг	3×3000кг	3×3000кг
Емкость Взвешивания Битума	3×80кг	3×100кг	3×200кг	3×200кг	3×200кг	3×500кг	3×500кг
Емкость Взвешивания Порошка	3×100кг	3×100кг	3×200кг	3×200кг	3×200кг	3×500кг	3×500кг
Емкость Миксера	800кг	1000кг	1300кг	1500кг	2000кг	2500кг	3000кг
Цикл Смешивания	45секунд	45секунд	45секунд	45секунд	45секунд	45секунд	45секунд
Система Пыли Удаления
Площадь Рукавного Фильтра	300m2	380m2	400m2	500m2	550m2	650m2	700m2
Мощность Вытяжного Вентирятора	30кВт	45кВт	55кВт	2×45кВт	2×55кВт	2×75кВт	2×100кВт
Температура Асфальта	140-180 ℃	140-180 ℃	140-180 ℃	140-180 ℃	140-180 ℃	140-180 ℃	140-180 ℃
Бункер Готовой Смеси(Опция)	15 тн	30 тн	30 тн	30 тн	60 тн	100 тн	100 тн
Общая Мощность	≈185кВт	≈270кВт	≈300кВт	≈390кВт	≈500кВт	≈570кВт	≈640кВт

*Мощность завод основана на стандартном рабочем состоянии ,как указано ниже:

Атмосферное давление	760mmHg
Температура окружающей среды	20℃
Материал прохождения 40mm сетки	100%
Материал прохождения 3mm сетки	40%
Материал прохождения 74μm	≤7%
Температура агрегата на выпуском конце сушильного барабана	160℃
Плотность агрегата	1650kg/m3
Удельная теплота агрегата	0.21kcal/kg℃
Содержание порошка	5%
Содержание битума	5%
Содержание песка	≤40%
Макс.размер агрегата	≤40mm
Вложность агрегата	≤5%
Цикл в партии	45секунд
Теплотворная способность дизели	≥10500Kcal/кг
Теплотворная способность мазута	≥9850Kcal/кг
Теплотворная способность природного газа	≥8000Kcal/Nm3
Теплотворная способность угля	≥5500Kcal/кг

КОМПОНЕНТЫ ОСОБЕННОСТИ

Характеристики компонентов Мобильный принудительный асфальтный завод

Система Подачи Инертных Материалов

Ленточная подача используется частоту преобразования,регулировка скорости вращения широко,высокая эффективность.
В каждом выпускном отверстии букера имеется устройство для устранения дефицита материал,если возникает нехвататка материал или дуга материал,он автоматический срабатывает
Оснащен вибротор букера песка ,грантировать работу нормально.
На верхней части оснащен изолирующее сито ,поэтому может избежать большнго ввода материала.
Конвейнерная лента использует круглый ремень без сустава,стабильно работать и длительный срок службы.
На входном подающего ленточного конвейера есть один среднее сито вибрации , позволяющий избежать большого ввода материала, который может повысить эффективность работы на высокой скорости и обеспечить надежную работу сушильного барабана, горячего элеватора и виброгрохота.
Посадочные опоры с опорными основаниями для обеспечения адекватной устойчивости.

Получить ценовое предложение

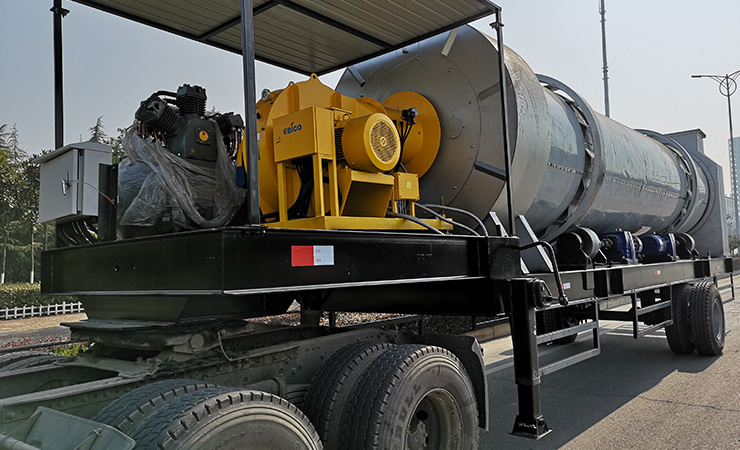

Сушильный Барабан

Геомертия лезвия сушилки была оптимизирована для обеспечения исключительно эффективной сушки и нагрева с уменьшенным потреблением энергии,улучшая эффективность нагрева на 30% по сравнению с обычной конструкцией；из-за высокой эффективности нагрева температура поверхности барабана относительно низкая ,поэтому время охлаждения после операции значительно сокращено.
Полностью изолированная плакированная сушилка.Провод с помощью двигателей.
HONEYWELL интеллектуальная система управления температуры, горения плавно.
Принимает высокоэффективную италянскую горелку EBICO ,низкий уровень выбросов(например CO2, No1 & No2, So2).
Дизель,мазут , газ ,угольная или многотопливая горелка.
Посадочные опоры с опорными основаниями для обеспечения адекватной устойчивости.
Интегрированная высокоэффективная горелка на одном мобильном шасси.

Получить ценовое предложение

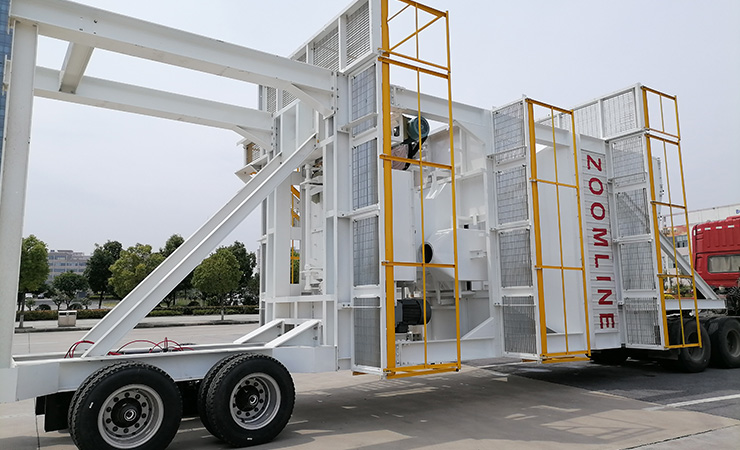

Смесительная Башня

Интегрированный виброгрохот и горячее хранение ,взвешивание и миксер в одном мобильном шасси,легко транспортируемый и монтаж.
Улучшенная вибрация и амплитуда для оптимизации воздействия на доступный экран.Лучшая комбинация угла вибрации и угла наклона экрана , обеспечения соотношения и эффективности экранирования.
Принимает известрый датчик взвешивания бренда METTLER TELEDO, Убедитесь ,что точное взвешивание и производить высококачественные смеси .
Миксер предназначен для 3Д смешивания с длинными печами,укроченным диаметром вала и двунаправленной материцей смешивания лопастей.Расстояние между лопатками и дном смесителя также ограничено до оптимального минимума.-Процесс разгрузки смесителя полностью переработан,время разгркзки минимально..
Принимает насос многоточенного распыления под давлением битума для достижения полного охвата и высокая эффективность смешивания .
Посадочные опоры с опорными основаниями для обеспечения адекватной устойчивости.

Получить ценовое предложение

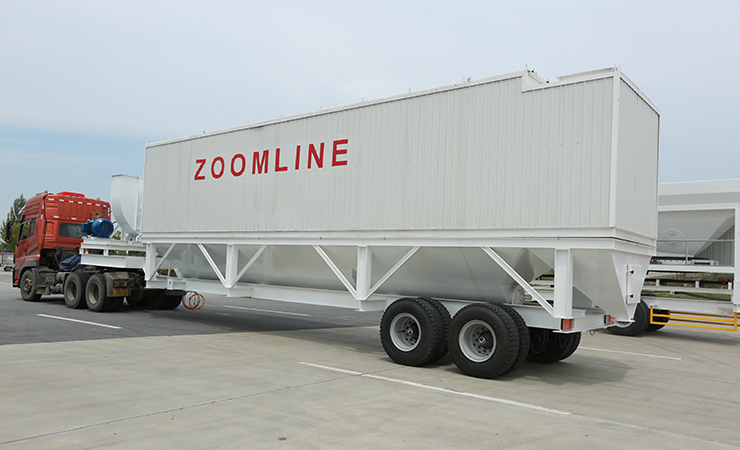

Система Пыли Удаления

Сбор и рециркуляция первичного пылеуловителя гравитационного типа,экономия потребления.
Выброс управления вторичного пылеуловителя рукавного фильтра будет ниже 20mg/Nm3,зщита окружающей среды.
Принимает USA Dopont NOMEX рукавный фильтр,высокая термостойкость и длительный срок службы. И мешок может легко и быстро заменить без использования специальных инструментов.
Интеллектуальная система контроля температуры,когда температура воздуха пыли выше чем установленных данных,холодный воздушный клапан автоматически открывается для охлаждения,избегая повреждения рукавного фильтра при высокой температуре.
Принимает высоковольтную технологию импульсной очистки,способствуя снижению износа мешка,увеличению срок службы и улучшению качества удаления пыли.
Мобильное шасси по опции в соответствии с проектным решением.

Получить ценовое предложение

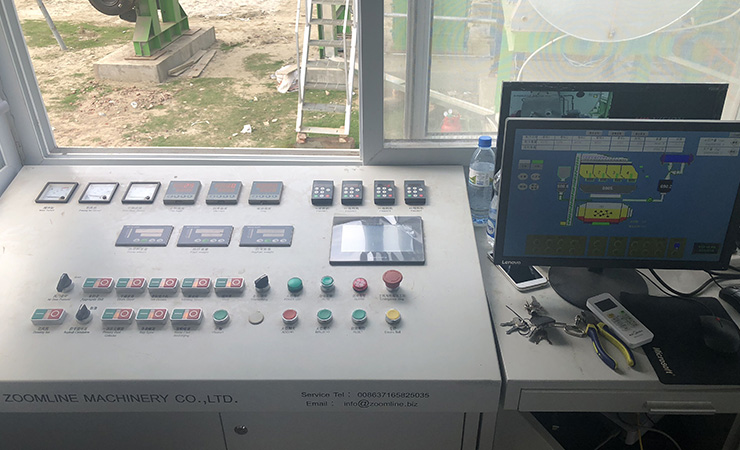

Система Контроля

Принимает Сименс Германии электрические элементы,стабильно работает даже в суровых условиях работы.
Принимает японский ORMON ПЛК и сенсорный экран,имеют высокую производительность обработки данных,с автоматическим контролем листов данных; различные рабочие данные могут быть сохранены в реальном времени.
Все системы включатели питания можно контролировать с помощью панели управления ,простоты управления и контроля.
Многоязыковая совместимость ,язык отображения может быть выбран в соответствии с предпочитениями пользователи.
Шкаф управления принимает класс безопасности IP55,который может соответствовать самым высоким промышленным стандартам в мире.
Контейнерная комнада контроля с теплоизоляцией и звукизоляционными слоем.
Глобальная функция автоматического обнаружения.
Мобильное шасси по опции в соответствии с проектным решением.
