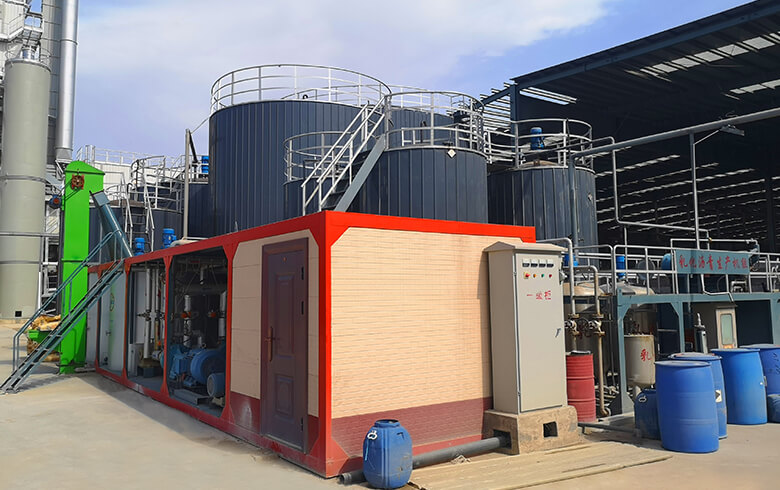

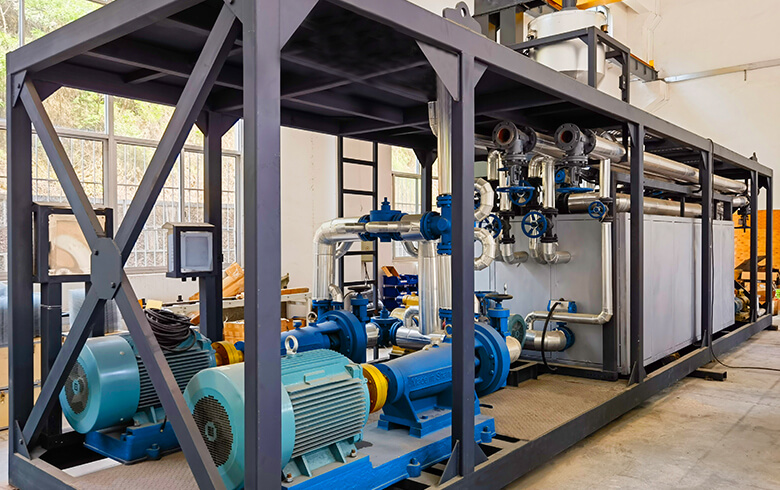

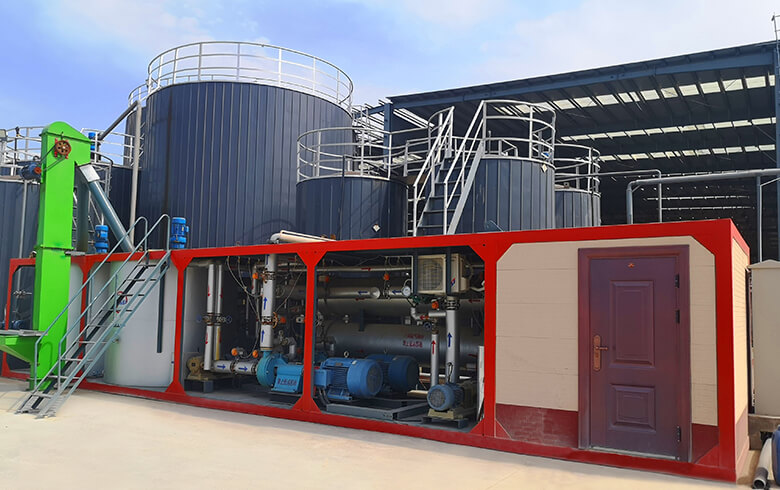

Polymer Modified Bitumen Plant
Polymer Modified Bitumen Plant
Polymer Modified Bitumen Plant
Polymer Modified Bitumen Plant
Polymer Modified Bitumen Plant
Polymer Modified Bitumen Plant
Polymer Modified Bitumen Plant
Polymer Modified Bitumen Plant

Модифицированное битумное оборудование

В основном используется на скоростных автомагистралях,первоклассных шоссе и взлетно-посадочных полосах аэропортов и т.Д
Назначение:От 5тн/ч до 50тн/ч
Мощность:60-420кВт
Напряжение:380В 50Гц
Система контроля:Ручное управление кнопкой / PLC+Инженерная операция
Введение
параметры
Компоненты
ПОДОБНЫЕ ТОВАРЫ
Написать
Обзор
Модифицированное битумное оборудование

Модифицированное битумное оборудование серии SG является нашей компанией после модификации различного отечественного и импортного технологического оборудования,всесторннего анализа производитель и контраста,чтобы собрать много преимуществ,обЪединившись с нашей компанией в течение 17 лет в сфере транспортировке битума,измельчения модифицированного полимером битума,хранения готовой продукции.Накоплённые богатые опыты бгагодария постоянному совершенствованию и безупречному получению высокого качества,высокой надежности модифицированного оборудования для обработки битума.Высокая степень автоматизации,простота в эксплуатации,чёткий интерфейс,другие функции обработки модифицированного полимером битума,предназначенные для оборудования.

Получить ценовое предложение
Свяжитесь с нами
+86-18838114766
Polymer Modified Bitumen Plant
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Технические параметры Модифицированное битумное оборудование
Модель SG-5 SG-10 SG-15 SG-20 SG-30 SG-40 SG-50
Производительность ≥5тн/ч ≥10тн/ч ≥15тн/ч ≥20тн/ч ≥30тн/ч ≥40тн/ч ≥50тн/ч
Мощность 60кВт 100кВт 160кВт 200кВт 240кВт 350кВт 420кВт
Напряжение 380В 50Гц 380В 50Гц 380В 50Гц 380В 50Гц 380В 50Гц 380В 50Гц 380В 50Гц
Габарит(мм) 4800*2200*2200 6000*2400*2700 8500*2400*2700 10200*2400*2700 10500*2400*2700 4500*2200*2200 5500*2200*2200
Бак перемешивания 1.5m3 3m3 6m 3*2 6m3*2 6m3*2 18m3*2 22m3*2
Мощность мешалки 2.2кВт 4кВт 7.5кВт*2 7.5кВт*2 7.5кВт*2 15кВт*2 22кВт*2
Битумный насос 9.8куб/ч 4кВт 24куб/ч 7.5кВт 34m 3/h 11кВт 34куб/ч 11кВт 42куб/ч 11кВт 56куб/ч 15кВт 56куб/ч 15кВт
Пластинчатный теплообменник 40m2 80m2 100m2 100m2 120m2 200m2 300m2
Битумный насос для мельницы 9.8куб/ч 4кВт 24куб/ч 7.5кВт 34куб/ч 11кВт 34куб/ч 11кВт 34куб/ч 11кВт 52.5куб/ч 18.5кВт 52.5m 3/h 18.5кВт
Высокоскоростная мельница 45кВт 75кВт 90кВт 75кВт*2 90кВт*2 132кВт*2 160кВт*2
 Измеритель битума Расходомер битума Расходомер битума Расходомер битума Расходомер битума Расходомер битума Расходомер битума Расходомер битума
Измеритель модификатора Электронный все Векторное измерение Векторное измерение Векторное измерение Векторное измерение Векторное измерение Векторное измерение
Габарит комнаты контроля(мм) 3000*2400*2600 3000*2400*2600 3000*2400*2600 3000*2400*2600 4000*2400*2600 4000*2400*2600
Система контроля Ручное управление кнопкой PLC+Инженерная операция PLC+Инженерная операция PLC+Инженерная операция PLC+Инженерная операция PLC+Инженерная операция PLC+Инженерная операция
КОМПОНЕНТЫ ОСОБЕННОСТИ
Характеристики компонентов Модифицированное битумное оборудование

Модифицированное битумное оборудование серии SG, подходящее для производства различных модифицированных полимером битумов, модификаторами могут быть SBS, SBR, EVA, PE и т. Д.

Оборудование в основном состоит из перемешивания бака, мгновенного повышения температуры, измерения, измельчения, бак для хранения готовой продукции, электрического контроля и других систем.

  1. Система перемешивания

В этом оборудовании используется режим циркуляционного нагрева стального теплопроводного масла вне смесительного бака. Благодаря особой конструкции корпуса резервуара и суспензии перемешивающей лопасти, в резервуаре нет мертвого угла, и резервуар достаточно перемешивается без закупорки. В мешалке используется циклоидальный игольчатый редуктор с консистентной смазкой, имеющий высокую выходную эффективность, сильный -возможность окружающей среды и длительный цикл технического обслуживания. Бак оборудован датчиком давления, разработанным нашей компанией для определения уровня жидкости при высокой температуре и высокой вязкости. Интерактивный интерфейс человек-компьютер может визуально наблюдать за уровнем жидкости в резервуаре. Корпус бака оснащен датчиком температуры, ограничителем уровня жидкости, датчиком сигнала клапана и другими функциями с высокими показателями безопасности.

  1. Система обогрева

Система состоит из битумного насоса, преобразователя частоты, датчика температуры, теплообменника и соответствующей трубы и клапаны под автоматическим программным управлением постоянной температуры в соответствии с датчиком температуры, измеряющим теплообменник сравнения разности температур входа и выхода, через ПИД-регулятор с обратной связью, битумный насос с бесступенчатой регулировкой преобразования частоты, для достижения постоянной производительности при заданной температуре битума и герметичной среде битума при повышенной температуре за короткое время, не будет вызывать явления старения битума.

  1. Система измерения

Измерение битума измеряется высокоточным битумным расходомером, а механические данные счетчика расходомера преобразуются в импульсный электрический сигнал. Импульсный сигнал, принимаемый ПЛК, рассчитывается высокоскоростным счетчиком, и заданное значение битума достигается для автоматической остановки битумного насоса. Модификатор состоит из дозирующего бака и модуля взвешивания, модуля взвешивания сигналов посредством усиления усилителя, рассчитанного программой ПЛК получает усиленный сигнал, устанавливает требуемое количество, на установленное значение автоматически останавливается, вспомогательное измерение и измерение битума, в соответствии с необходимостью автоматического добавления всего процесса в следующую программу подачи.

  1. Система измельчения

Разумно добавить насос для подачи модифицированной битумной смеси с высокой вязкостью с двумя сериями коллоидных мельниц с высокоскоростным сдвигом, модифицированную систему измельчения битума, шлифование после двух шлифовальных машин, двойное высокоскоростное шлифование может достичь идеального эффекта, особенно новый дизайн для динамических и стационарных дисков мельниц с высоким сдвигом, модифицированные битумные смеси в камере измельчения для режима зигзагообразного движения, модифицированные битумные смеси за очень короткий промежуток времени для резки и шлифования, бесчисленное количество раз модифицировать и повысить эффективность производства.

  1. Система контроля

Интерактивный рабочий интерфейс человек-машина, разработанный импортированной конфигурацией управления силой ПЛК, принимается. Рабочий интерфейс включает в себя температуру битума, отображение измерения битума в реальном времени, отображение измерения модификатора в режиме реального времени, отображение динамического уровня жидкости, отображение вспомогательного измерения в реальном времени и интуитивно понятное отображение процесса производства. Интерфейс работы ясен и понятен. Устанавливается набор с коррекцией плотности асфальта, управление сигнализацией уровня жидкости, насос мельницы и высокоскоростная мельница со сдвигом, оснащенная преобразователем частоты, с помощью автоматического регулирования тока через ПЛК, могут быть установлены системные данные, все данные производственной партии автоматически сохраняются, удобный запрос, функция печати отчетов о производстве, непрерывный производственный процесс на производственной линии, высокая эффективность производства, стабильная и надежная производительность.

  1. Система для хранения готовой смеси

Подготовленные модифицированные битумы храняются в резервуаре инкубатора готового продукта, и непрерывно перемешивают и инокулируют. Стабилизатор по формуле испытания добавляется для обеспечения хорошей стабильности при хранении модифицированного битума.
