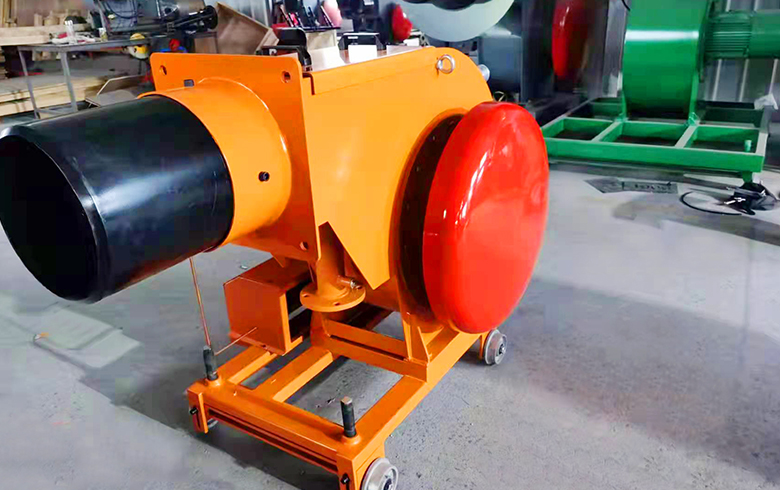

Комбинированная горелка масло/газ

Наши масляные и газовые горелки широко используются на асфальтовых заводах,котлах,сушилках (таких как кирпичная печь) и другом промышленном оборудовании
Мощность : 7-24.4МВт
Макс.расход топлива : 630-1800кг/h
Макс.расход воздуха : 680-1940Nm³/ч
Тип топлива : Дизель/Мазут
Введение
Преимущества
параметры
ПОДОБНЫЕ ТОВАРЫ
Написать
Обзор

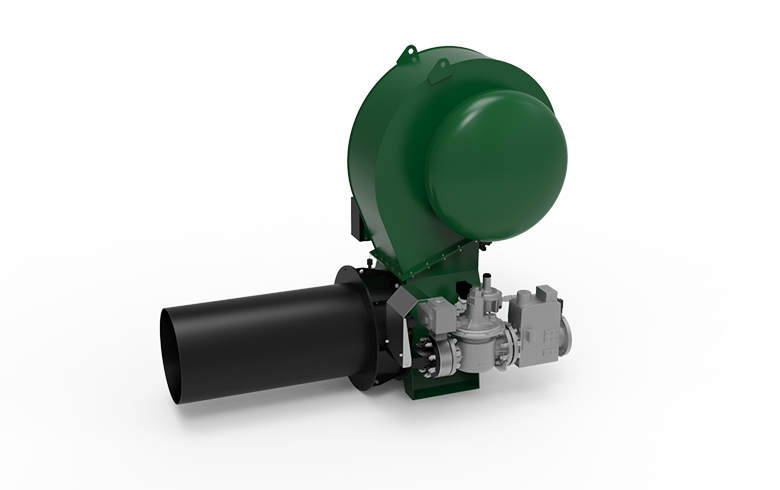

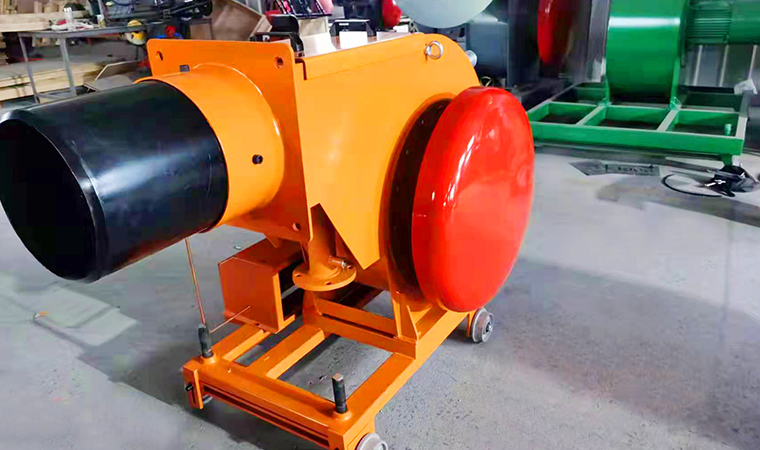

Комбинированная горелка масло/газ

Горелка серии ZRS-(GN) представляет собой полностью автоматическое устройство для сжигания топлива,специально разработанное на основе всесторонних исследований сушильного барабана асфальтобетонного завода.Широко используется в котлах,сушилках и других областях.

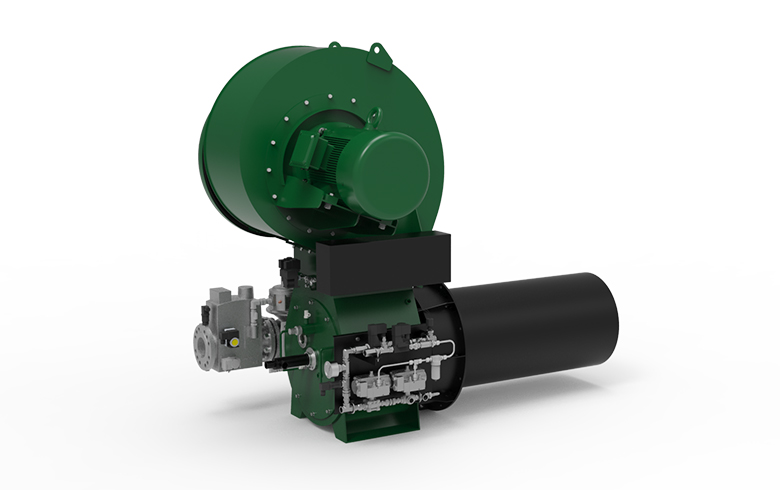

1-крышка глушител

2-воздуходувка

3-двигатель воздуходувки

4-крышка доступа

5-группа газовых клапанов зажигания

6-распределительная коробка

7-система клапанов топливопровода

8-сопло

9-группа газовых клапанов

Получить ценовое предложение
Свяжитесь с нами
+86-18838114766
Oil And Gas Dual-use Burner
Основные преимущества
Основные преимущества Комбинированная горелка масло/газ
Для подачи воздуха используется центробежный вентилятор,а распределение воздуха регулируется за счет регулировки скорости вращения вентилятора;
Количество впрыскиваемого топлива контролируется путем управления скоростью масляного насоса,чтобы достичь цели регулировки мощности масляной горелки;
Открытие дроссельной заслонки контролируется электрическим приводом,чтобы регулировать объем подачи газа и,наконец,реализовать цель регулировки мощности газовой горелки;
Регулировка соотношения распределения топлива и воздуха осуществляется по заданным в контроллере параметрам;
Сжатый воздух используется для распыления топлива,и эффект распыления хороший;
Полностью автоматическое управление,последовательность работы при запуске и остановке контролируется контроллером горелки и устройством контроля пламени,оба из которых гарантируют наилучшие показатели безопасности в любом рабочем состоянии
Газовая горелка оснащена программой обнаружения утечек группы газовых клапанов.Если программа обнаружения утечек не проходит через систему,система останавливает работу и блокирует сигнал тревоги для обеспечения безопасности работы;
Горелка оснащена устройством автоматического зажигания,а электрическая искра высокого напряжения воспламеняет запальный газ,в качестве воспламеняющего газа может использоваться пропан,сжиженный нефтяной газ или ацетилен;
Когда масляная горелка перестает работать,главный топливный клапан и циркуляционный клапан на топливопроводе автоматически закрываются,а топливный насос перестает вращаться,предотвращая вытекание топлива из форсунки;
В дополнение к дроссельному клапану для регулировки потока на трубопроводе газовой горелки есть два нормально закрытых газовых клапана.Когда газ не используется, газовый клапан закрыт,чтобы гарантировать,что газ не будет просачиваться в сопло;
На топливопроводе имеется датчик температуры и давления масла;
На газопроводе имеются датчики низкого и превышенного давления газа,которые могут обеспечить безопасность при использовании газа.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Технические параметры Комбинированная горелка масло/газ
I.Масляная горелка
Модель ZRS1000 ZRS1200 ZRS1500 ZRS2000 ZRS2500 ZRS3000
Макс.расход топлива(кг/h) 630 765 900 1200 1500 1800
Макс.мощность(МВт) 7 8.5 10 13.3 16.6 20
Мощность воздуходувки (кВт 7.5 7.5 15 18.5 22 22
Мощность масляного насоса(кВт) 1.5 1.5 1.5 2.2 2.2 3
Производительность АБЗ(тн/ч) 60-80 80-100 100-120 120-160 160-200 200-240
Метод зажигания Электронное автоматическое зажигание высокого напряжения,отдельный газовый запальный пистолет
Газ для зажигания Пропан/сжиженный нефтяной газ/ацетилен
Коэффициент регулировки 1:6
Давление сжатого воздуха ≥0.6MPa
Давление подачи масла ≤0,03 МПа (может само поступать на вход масла фильтра масляного насоса)
Тип топлива Дизель/Мазут
Метод контроля Управление PLC,двигатели воздуходувки и масляного насоса управляются преобразованием частоты; Имеет функции контроля безопасности пламени,автоматической продувки и быстрого отключения при сбоях.
Примечание:Вышеуказанные параметры действительны при следующих условиях:топливо соответствует международным стандартам,
рабочая высота ≤1000 м,теплотворная способность мазута ≥9600ккал/кг,теплотворная способность дизельного топлива ≥10200ккал/кг.
II.Газовая горелка
Модель ZRS1000G ZRS1200G ZRS1500G ZRS2000G ZRS2500G ZRS3000G
Макс.расход воздуха (Нм3/ч) 680 825 970 1290 1620 1940
Макс.мощность(МВт) 7 8.5 10 13.3 16.6 20
Мощность воздуходувки (кВт) 7.5 7.5 15 18.5 22 22
Газовой блок DN65 DN65 DN80 DN80 DN100 DN100
Производительность АБЗ(тн/ч) 60-80 80-100 100-120 120-160 160-200 200-240
Метод зажигания Электронное автоматическое зажигание высокого напряжения,отдельный газовый запальный пистолет
Газ для зажигания Пропан/сжиженный нефтяной газ/ацетилен
Коэффициент регулировки 11:6
Давление природного газа 45-55кПа
Тип топлива Природный газ
Метод контроля Управление PLC,управление преобразованием частоты воздуходувки,контроль безопасности пламени; Автоматическая продувка и функции быстрого отключения при неисправности;Защита от высокого и низкого давления газа,функции обнаружения утечек группы газовых клапанов.
Примечание:Вышеуказанные параметры действительны при следующих условиях:топливо соответствует международным стандартам,
рабочая высота ≤1000 м,теплотворная способность природного газа ≥8600ккал/Нм3.
III.Комбинированная горелка
Модель ZRS1000GN ZRS1200GN ZRS1500GN ZRS2000GN ZRS2500GN ZRS3000GN
Макс.расход топлива(кг/h) 630 765 900 1200 1500 1800
Макс.расход воздуха (Нм3/ч) 680 825 970 1290 1620 1940
Макс.мощность(МВт) 7 8.5 10 13.3 16.6 20
Мощность воздуходувки (кВт) 7.5 7.5 15 18.5 22 22
Мощность масляного насоса(кВт) 1.5 1.5 1.5 2.2 2.2 3
Газовой блок DN65 DN65 DN80 DN80 DN100 DN100
Производительность АБЗ(тн/ч) 60-80 80-100 100-120 120-160 160-200 200-240
Метод зажигания Электронное автоматическое зажигание высокого напряжения,отдельный газовый запальный пистолет
Газ для зажигания Пропан/сжиженный нефтяной газ/ацетилен
Метод распыления топлива Пузырьковое распыление внутреннего смешения под низким давлением
Коэффициент регулировки 1:6
Давление сжатого воздуха ≥0.6МПа
Давление подачи масла ≤0,03 МПа (может само поступать на вход масла фильтра масляного насоса)
Давление природного газа 45-55кПа
Тип топлива Дизель/Мазут/Природный газ
Метод контроля Управление PLC,двигатели воздуходувки и масляного насоса управляются преобразованием частоты; Имеет функции контроля безопасности пламени,автоматической продувки и быстрого отключения

при неисправности;Имеет функции защиты газа от высокого и низкого давления и газа.обнаружение

утечек группы газовых клапанов.

Примечание:Вышеуказанные параметры действительны при следующих условиях:топливо соответствует международным стандартам,
рабочая высота ≤1000 м,теплотворная способность мазута ≥9600ккал/кг,теплотворная способность дизельного топлива  ≥10200ккал/кг,

теплотворная способность природного газа ≥8600ккал/Нм3.
